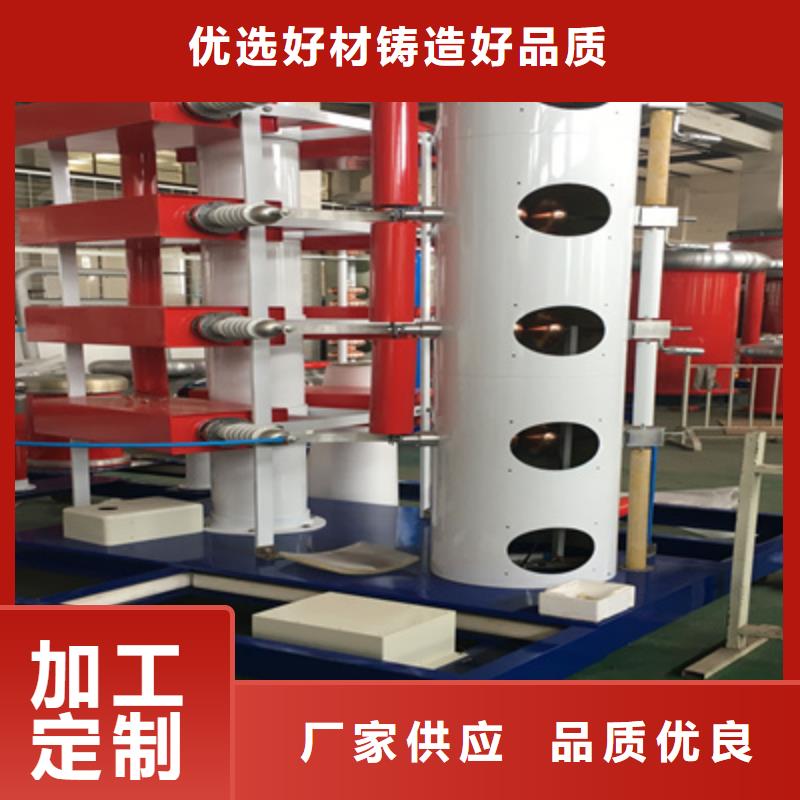

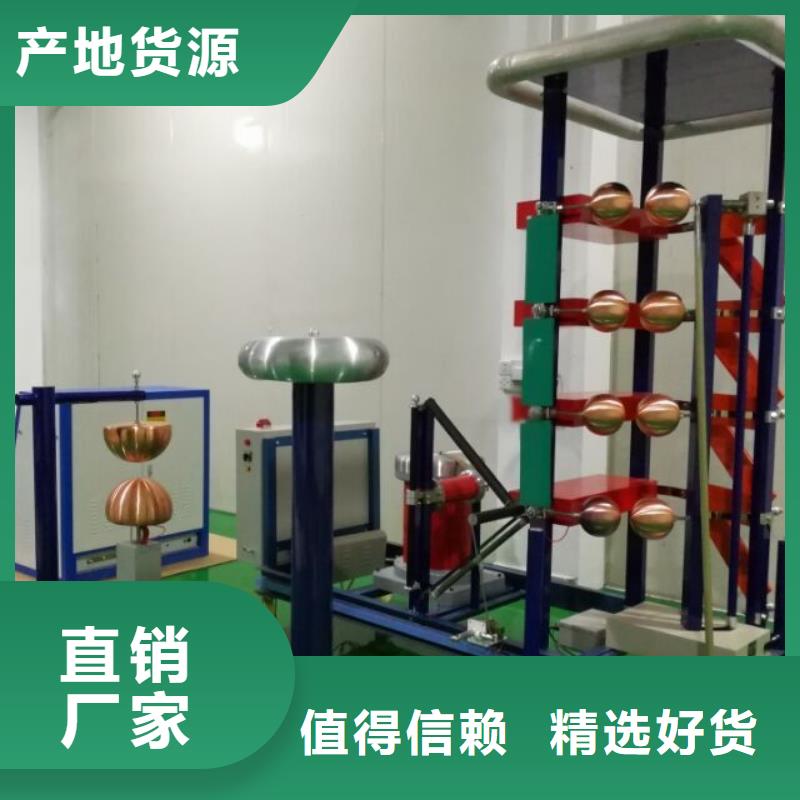

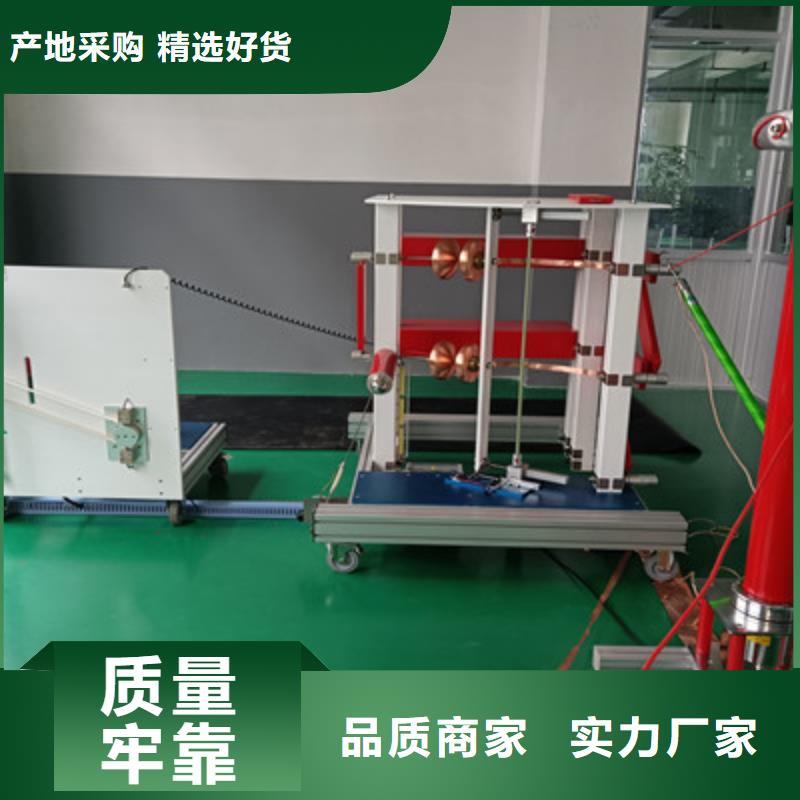

沈阳雷电冲击发生器TH-3600kV/360kJ冲击电压发生器成套试验设备组成冲击电压发生器成套试验设备由TH-3600kV360kJ冲击电压发生器本体、TH-100kV直流充电装置、TH-3600kV弱阻尼电容分压器、自动测控系统组成。六、TH—3600kV/360kJ冲击电压发生器本体（Haefely结构）1、结构特点（含直流充电装置） 1.1 TH--3600kV/360kJ冲击电压发生器本体结构采用E型单柱仿瑞士Haefely结构形式，由单只法兰构成的钢体支架平行外挂两只电容器，构成一个稳定的结构组成一级。本体设备为18级，组成组合塔式结构，各级逐级叠接，拆装检修方便，整体结构稳定。1.2所有同步放电球均装在封闭的绝缘筒内，每级球隙处均装有放电观察窗，设备运行过程中不断供给过滤的干净空气，球隙不易受环境变化的影响，放电稳定可靠，构成封闭的点火放电系统；同时每级回路内装有并联放电间隙，所有这些措施大大提高了同步放电的范围。 1.3 主电容采用金属外壳套管脉冲电容器，复合膜油浸绝缘， 体积小，重量轻，电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。1.4 调波电阻为板形结构，环氧浇铸，无感绕法，接头均为弹簧压接式，换接方便，允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 1.5 自动接地系统：电容器的高压端各有一套自动接地装置（德国Highvolt公司技术），当停止充电或按下紧急按钮时自动接地系启动，发生器主电容通过放电电阻自动接地。1.6 采用双边不对称式充电方式，充电电压为100kV。手动、自动控制调压，从零至150KV连续可调，点火放电瞬间充电电源自动关断，保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上，构成充电、整流、本体一体化装置，外形简洁、美观。1.7 发生器本体平面结构见图 。 1.8TH-3600kV系列冲击电压发生器本体结构如图所示。

沈阳雷电冲击发生器波头(前)电阻、波尾电阻均采用板形结构，无感绕制，其自感2.5H(减小电感的目的是为了增大负载容量，对于特大容量的负载（如大于5000PF）此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。)，接头均为弹簧压接力式；(6)波头(前)、波尾电阻支架可以由四支电阻同时并联，波头(前)、波尾电阻长度相等，可通用，且每一级都设有存放多余的调波电阻及短路杆的位置；用短路杆插接可方便使发生器串联运行；(7) 全套配有7.1 雷电波头电阻2套；7.2 波尾电阻1套；7.3充电电阻1套（备用1只）；(8)级球隙采用双边异极性触发，级至第二级球隙均采用三间隙球隙点火，同步误动率或拒动率不大于2％；同步范围≥20％。(9)各级球隙距离由电动机驱动作直线调整，控制系统指示对应球距的充电电压，传动结构带有上下限位开关；(10)球隙距离可在控制系统上手动或自动调节；(11)本体可每二级或三级并联使用，并联连接杆采用统一接插件，方便换接。设备上能搁置多余的调波电阻而不影响电气性能；(12)每级试验存放调波电阻和连接杆的托架；(13)各级采用二端密封绝缘筒，密封性能良好；(14)各级间均采取防晕措施，在整套充电过程中不会出现明显电晕。(15)级间绝缘及机械支撑能够承受100kV直流电压而不产生放电。(16) 发生器顶部装有均压罩。

300kV/15kJ冲击电压发生器试验成套设备沈阳

沈阳雷电冲击发生器 输入正确的密码后，点击“确定”按钮，进入系统参数设置界面3.2.73.2.7.1充电回路参数：也就是设置主回路的参数，?【充电电压】：用来设置系统设置电压，防止在设置参数是设置电压过高情况。?【充电电压变比】：设置充电电压的采样分压器分压比值，正确的分压比可以直观的以数字方式准确的检测（和设置）到充电电压。?【充电速度】：数值越小速度越慢。系统提供1000V以下和1000V以上电压值的调整，里面的时间和增量都可以进行微调，调整数据不宜过大。?完成设置：点击【确认/返回】按钮完成参数的设置。3.3试验结束?旋上急停按钮，用接地棒对电容进行放电，确认电容没有电。?取下高压端线和低压端线，再取下试品。?如果试验中，试品烧坏，清理台面。?关闭电源开关。4故障指示4.1当前充电电压大于设定电压的10％：?检查直流分压器的高压端与低压端的连接是否可靠连接；?检查直流分压器的BNC插头是否可靠连接，重新插拔一次；4.2急停按下，请旋开按钮：?该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；5维护事项5.1日常维护5.1.1应定期清洁。建议一周一次。5.1.2检查绝缘是否良好5.1.3检查电气连接是否有不良。5.1.4地线是否连接完好。5.1.5检查接线端子有无松动现象，各电气连接接触是否良好。5.1.6保持测温线头干净。5.2长期停放时的维护保养措施5.2.1长期停放时，应注意绝缘、防潮、防锈等。5.2.2长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

<沈阳>天正华意电气设备有限公司

沈阳雷电冲击发生器技术服务、售后服务承诺和设计联络7.1. 现场技术服务7.1.1 设备安装调试期间至少有三人进行现场技术服务。7.1.2 现场服务人员将遵守法纪，遵守现场的各项规章和制度；有责任感和事业心，按时到位；现场负责人了解设备的设计，熟悉其结构，可正确进行现场指导；现场服务人员身体，适应现场工作条件。7.1.3 现场服务人员负责投标货物的开箱检验、设备质量问题的处理、调试，进行试运行和性能验收试验。调试前，现场服务人员将向客户讲解和示范有关调试方法。如果服务人员在场时发生问题，则由供方负责。现场服务人员有权处理现场出现的一切技术问题和商务问题。7.1.4 需方应为现场服务人员的工作、生活、交通和通讯等问题提供帮助。7.1.5 提供的技术资料应完整，调试报告、验收报告由需方单位项目负责人签字才能生效。7.2 售后服务承诺7.2.1 为使采购设备能正常安装和运行，我们将提供相应的技术培训。培训的时间、地点、人数等具体内容可商定。我们将为培训人员提供设备、场地、资料等培训条件，并提供食宿和交通方便。7.2.2 对用户提出的问题我们将在24小时内作出详细解答。7.2.3 设备保修期为一年。如果投标设备出现故障，我们将在24小时内到达现场进行维修。7.2.4 保修期内，非用户人为造成，元件在正常使用过程中损坏，我们将无偿进行更换。如果某类元件损坏数量大，确实该元件存在质量问题，我们将对此元件进行改进，并无偿提供足额改进后的优质元件。7.3 设计联络我们将与需方保持密切的联系，有关设计联络的计划、时间、地点和内容要求可协商确定。7.4 试验环境必须设有一个可靠接地点，接地电阻＜0.5Ω!有需方提供标准的接

300kV/15kJ冲击电压发生器试验成套设备沈阳

沈阳雷电冲击发生器 连接方法（1）单独使用I号升压器（试验电压≤30KV）连接方法图3 （连线图）连线说明：用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。（2）I号升压器和II号升压器串联使用（试验电压≤80KV）连线方法图4　（连线图）连线说明：用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电，升压过程中需要停机时请先按停机键，再用电源开关)开机前请将升压器上的排气孔旋松，升压过程可能会有少量油溢出，是正常现象。按上述方法连好所有线路之后，就可以将电源开关打开。仪器在微机上电复位下，自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时，应将电源关掉。电源插座上装有保险管。若开机屏幕无显示，应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5（设定界面）在图5所示的设限界面上，可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定，按确定键选择。

沈阳雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 311.高压输变电设备的绝缘与配合GB/T 16927.1 高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则GB/T11920电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：

300kV/15kJ冲击电压发生器试验成套设备沈阳

沈阳雷电冲击发生器验参数设置?基本信息：设置基本参数，这些参数将被保存在数据库，试验备注信息将直接打印在波形图片上。?保存波形数据：选择自动保存时，系统在每测量一个波形将自动保存数据至设置的数据库。?估计冲击电流：单位千安（kA），根据预计的电流峰值输入，用于初始化示波器参数及波形显示区域范围。?预计电压峰值：单位千伏（kV），根据预计的电压峰值输入，用于初始化示波器参数及波形显示区域范围。?冲击试验次数：分“单次测试”和“多次测试”，单次测试是指，每开始测试后等待示波器采集到波形后结束测试，只做一次脉冲的采样分析。“多次测试”是指系统连续和示波器通讯，示波器没出现一个波形，测量系统自动记录并保存，采集到波形后，继续等待下一个波形出现。?冲击极性，根基波形极性自动设置示波器触发方向。1.2.2.波形参数：在这个参数设置页面可以设置界面所显示的参数，波形颜色，以及对示波器的基本参数设置（图4-3）。这个界面是一个隐藏界面在＠的位置双击输入“1234”可以出现。图4-3 波形参数设置界面1.2.2.1.波形参数选择：图4-3，选择需要在界面上显示的波形参数，分“手动选择波形参数”和“自动根据波形类型选择波形参数”两种。当选择为手动时，可以在“手动选择波形参数”栏内，选择期望在波形界面中显示的各种参数，根据电压或者电流波形显示；当选择为自动时，波形将根据所选择的波形类型自动分配需要显示的波形参数。右测为图形化的波形计算方式。1.2.2.2.界面颜色选择：点击“界面颜色选择”标签，出现颜色搭配选择页面，可以根据自己的习惯和方式，自由搭配，使显示更清晰。1.2.2.3.信号分析设置：图4-4，设置示波器的通讯方式，以及示波器的时基，触发方式等，以及在分析波形时对波形计算中的滤波方式、采样变比等的设置。?示波器参数设定：根据实际的示波器选择“示波器型号”，设置通讯的方式。?时基：根据不同的波形，为了能完全的现实波形，需要根据不同的波形设置不同的时基。?触发水平：触发水平的位置占总峰值的百分比，建议40％，太小容易被提前干扰触发，太大波形又不容易出来。?触发通道：根据不同的信号，设置信号稳定的一方为触发通道即可。

沈阳雷电冲击发生器 故障信息：1. 当前充电电压大于设定电压的10％：1.1检查直流分压器的高压端与低压端的连接是否可靠连接；1.2检查直流分压器的BNC插头是否可靠连接，重新插拔一次；2. 急停按下，请旋开按钮：2.1该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；3. 实验过程中，接地闭合：3.1检查接地打开到位的传感器在接地打开的时候是否能够可靠地检测到信号。若接地打开到位时，传感器没有亮或者介于亮和不亮之间，请调整该传感器与铁块之间的距离，使之可靠感应到信号；4. 合闸命令发出3s后，接地没有打开到位：4.1 检查对应的接地电磁铁有没有打开这个动作，若没有，则检查控制信号有没有输出；若有，则按照第3条方法检查。5. 门联锁接地棒未到位：5.1 检查门是否关好，接地棒是否放置在指定的位置。5.2 检查行程开关的信号是否有效，按下开关，人机界面上对应的指示灯会亮。6. 原边过流：6.1 检查过流继电器与电流互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）6.2 按下“故障复位”按钮，恢复初始状态。7. 原边过压：7.1 检查过压继电器与电压互感器的整定值是否正确（不同的设备对应的值不一样，请在专业人员指示下进行检查）7.2 按下“故障复位”按钮，恢复初始状态。8． 若以上处理方案没有解决问题，请联系相关客服。

沈阳雷电冲击发生器 ★升压器号设定：如果使用I号升压器单独升压，升压器号设定为I号（此时试验电压设定≤30KV），如果使用I号升压器和II号升压器串联升压，升压器号设定为I＋II号。★频率有四种选择：0.1、0.05、0.02、0.01。它规定了仪器的输出频率。单位为Hz。★试验电压范围为10KV至额定值。(请不要设小于10KV的试验电压)它规定了我们所要升至的试验电压。仪器升至接近这个设定电压值时，就不再升压，并保持在这个峰值下进行等幅的正弦波输出。★电压保护值设定范围为0至额定值，单位为kV。它规定了通过试品的电压上限值，当电压超过此设定时，仪器自动切断输出，进行停机操作。一般情况下电压保护值由系统自动设定比试验电压高2-4KV。★电流保护值设定范围为0至额定值，单位为mA。它规定了通过试品的电流上限值，当电流超过此设定时，仪器自动切断输出，进行停机操作 一般情况下电流保护值由系统自动设定。★定时修改范围：0-60分。它规定了试验时间的长短。单位为分钟。★F表示输入电压频率。 ★可以存储打印20组历史数据。以上电压，电流均为峰值，仪器显示的测量数据，以及打印报告上的电压电流值均为峰值。按退出键显示20组历史数据，将光标移到“启动试验电压”按确定键，仪器进入图6所示的升压界面。图6（升压画面）自动升压自检成功后，仪器自动进入升压状态。仪器将用若干个周期的时间（几分钟）将电压升至设定值。在升压过程中，按停机键，仪器将切断电压输出，回到开始画面。当升压值接近设定值时出现图7图7此时按“上下”键1秒钟，微调电压，可多次调整，调整到设定值时按“确定”键1秒钟，出现图8，仪器开始计时，计时结束后自动打印试验报告。回到开始画面，放电结束后关机再开始下一次测量。

<沈阳>天正华意电气设备有限公司 300kV/15kJ冲击电压发生器试验成套设备沈阳

沈阳雷电冲击发生器控制系统技术参数 充电电压整定范围 15～150.0kV 充电电压15～150.0kV充电电压调节精度 1 ％充电电压不稳定度 ＜ 1 ％充电时间设定范围 30～900 S充电时间调节精度1 S报警延时2 S冲击试验次数设定范围 0～99 次冲击试验次数调节精度 1次输入电源电压 220 VAC±10％输出交流电压 0～220 VAC(连续)输出交流电流 0～30 A双屏蔽测量电缆九、技术培训及技术资料1．安排2～3人进行操作和设备维护培训2．设备操作说明书，平面布置图，电气控制图，电器原理图，控制系统编程方法，维修保养手册，装箱单、产品质量保，产品、合格证明，外购件的合格证等有关资料。十、验收培训与售后服务1、验收供方应派代表与需方共同在现场对设备进行开箱验收；验收项目和标准参照相关条款，如果需方和供方对验收结果存在分歧，应本着友好协商的原则解决。2、培训供方提供一次的免费现场试验及培训。3、售后服务该套设备在出厂时，由供需双方在供方单位完成出厂验收试验，经验收合格后，才允许发货。供方负责对该试验装置免费全保修一年(从验收合格之日算起)，并进行终身维修服务。保修期内负责免费检查、更换损坏的零部件，保修期外维修服务只收取维修成本费用。在接到需方需要售后服务的电话或传真后，供方应实行快速技术响应服务；如果必须到现场才能解决的问题，供方应保证在24小时内抵达。特殊情况下供方无偿提供自用设备为用户服务。根据需方需要，将长期免费提供版本的测量分析软件；终身技术支持。

---
